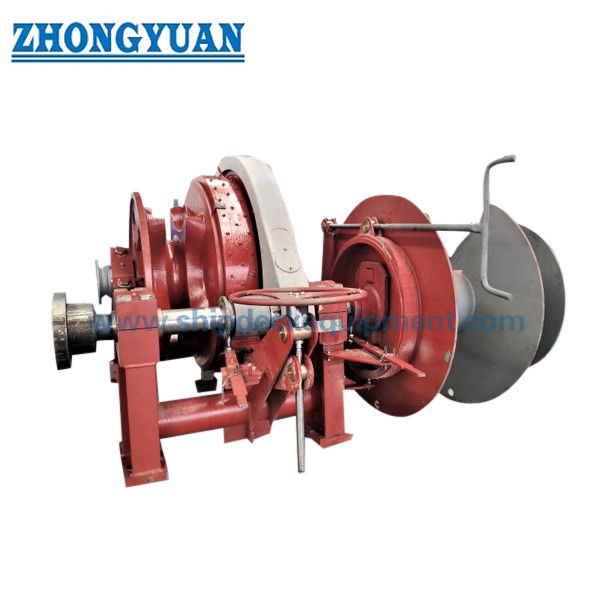

19 ′′70mm elektrische Windscheibe und Winde Einzelzigeon Einzeltrommel
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipment |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard- und besonders angefertigt |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | As per quotation |
| Verpackung Informationen: | Palette oder besonders angefertigt |
| Lieferzeit: | Gemäß des Angebots |
| Zahlungsbedingungen: | TT, L/C, etc. |
| Versorgungsmaterial-Fähigkeit: | Stellen Sie Kundenbedarf zufrieden |
|
Detailinformationen |
|||
| Durchmesser der Ankerkette: | Φ90MM | Nennspannung: | 384.8kN |
|---|---|---|---|
| Arbeitsgeschwindigkeit: | 9m/min | Trommelbelastung: | 385 kN |
| Stützlast: | 2629kN | Motorleistung: | 75/75/30 kW |
| Anlegeschwindigkeit: | 9/min | Anzahl der Ankerräder: | Doppelzigeon |
| Vorlaufzeit: | 120 Tage | Garantiezeitraum: | Ein Jahr nach Lieferung |
| Farbe: | Kunde angegeben | Stromversorgung: | Wechselstrom-Einphasen 110V, 220V, 240V Wechselstrom-Dreiphasen 220V, 380V, 440V, 660V |
| Zusammensetzung: | Hauptsächlich bestehend aus Basis, Wandrahmen, doppelter Ankerzähne, verdrehter Kabeltrommel, doppel | Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellertestzertifikat |
| Hervorheben: | Elektrisch angetriebene Windschleife,Einfach-Trommel-Windelspin,Einziger Zigeuner-Windläufer-Winch |
||
Produkt-Beschreibung
19–70mm Elektrische Ankerwinde & Spillbock Einzel-Glocke Einzel-Trommel | Schiff Anker & Mooring Ausrüstung
Produktübersicht
Elektrisch angetriebene Ankerwinde und Spillbock sind für Ankerhandhabungs- und Verholarbeiten an Deck von Schiffen konzipiert.
Das System integriert Ankerglocke, Trommel, Verholkopf, Getriebe und Elektroantrieb, um ein sicheres und effizientes Ankerheben und Verholkontrolle zu gewährleisten.
Es wird häufig auf Handelsschiffen, Offshore-Schiffen und Polizeischiffen mit zuverlässiger Leistung und stabilem Betrieb eingesetzt.
Schnelle Spezifikationen
• Ketten-Durchmesser: 19–70 mm
• Arbeitslast: 15,3–196,5 kN
• Arbeitsgeschwindigkeit: ≥9–12 m/min
• Verholzug: 20–150 kN
• Verholgeschwindigkeit: ≥12–15 m/min
• Trommelkapazität: 120–200 m
• Motorleistung: 8,5–60 kW
• Antriebsart: Elektrisch
• Konfiguration: Einzelne Glocke + einzelne Trommel + einzelner Verholkopf
• Steuerung: Lokal und Fern
Haupttechnische Parameter
| Ketten-Ø (mm) | Arbeitslast (kN) | Geschwindigkeit (m/min) | Verholzug (kN) | Verholgeschwindigkeit (m/min) | Trommelkapazität | Motorleistung (kW) |
| 19/20,5/22 | 15,3/17,9/20,5 | ≥12 | 20 | ≥12 | 15x120 | 8,5/3,5 |
| 24/26/28 | 24,5/28,7/33,3 | ≥9 | 20 | ≥12 | 15x120 | 8,5/3,5 |
| 30 | 38,3 | ≥9 | 30 | ≥12 | 18x150 | 11/11/7,5 |
| 32/34/36 | 43,5/49,1/55,1 | ≥9 | 50 | ≥12 | 20,5x150 | 16/16/11 |
| 38/40/42 | 61,4/68,0/75 | ≥9 | 50 | ≥12 | 20,5x150 | 22/22/16 |
| 44/46/48 | 82,3/89,9/97,9 | ≥9 | 75 | ≥12 | 26x200 | 30/30/22 |
| 50/52/54 | 106,3/114,9/123,9 | ≥9 | 75 | ≥15 | 26x200 | 30/30/22 |
| 56/58/60 | 133,3/143,0/153 | ≥9 | 75 | ≥15 | 26x200 | 45/45/30 |
| 62/64 | 163,4/174,1 | ≥9 | 100 | ≥15 | 30x200 | 45/45/30 |
| 66/68/70 | 185,1/196,5 | ≥9 | 150 | ≥15 | 32,5x200 | 60/60/45 |
Auswahlhilfe
Schritt 1 - Ketten-Größe: 19–70 mm | Schritt 2 - Arbeitslast: 15–196 kN | Schritt 3 - Verholzug: 20–150 kN | Schritt 4 - Geschwindigkeit: ≥9–12 m/min | Schritt 5 - Antrieb: Elektrisch | Schritt 6 - Konfiguration: Einzelne Glocke + Trommel | Schritt 7 - Installation: Deckmontage
Struktur & Komponenten
Struktur & Komponenten: Elektromotor | Getriebe | Einzelne Glocke | Einzelne Trommel | Verholkopf | Bremssystem | Kupplungssystem | Bedienfeld | Grundrahmen
Benutzerdefinierte Attribute
Ketten-Größe: 19–70 mm | Arbeitslast: 15–196 kN | Verholzug: 20–150 kN | Antriebsart: Elektrisch | Konfiguration: Glocke + Trommel | Steuerung: Lokal / Fern
Benutzerdefinierte Konfiguration & Anfrageleitfaden
Ketten-Größe | Arbeitslast | Verholzug | Trommelkapazität | Motorleistung | Steuerungstyp | Installationsanforderung
Funktionsweise
Der Elektromotor treibt das Getriebe an, um die Glocke und die Trommel für Ankerhebungs- und Verholarbeiten zu drehen.
Die Kette wird von der Glocke gehandhabt, während das Seil von der Trommel und dem Verholkopf für flexible Bedienung verwaltet wird.
Anwendungen
Anwendungen: Handelsschiffe | Offshore-Schiffe | Patrouillenboote | Schlepper | Marine Anker- und Verholarbeiten
Zertifizierungen & Vorteile
Zertifizierungen: CCS | NK | BV | ABS | DNV | LR | KR | RINA | IRS | RS
Vorteile: Kombiniertes Ankerwinden- und Spillbock-Design | Platzsparend | Stabiler Elektroantrieb | Flexible Bedienung | Zuverlässige Leistung
Zeichnungen & Fotos
• Allgemeine Anordnungszeichnung
• Ankerwinden-Strukturzeichnung
• Installationsplan

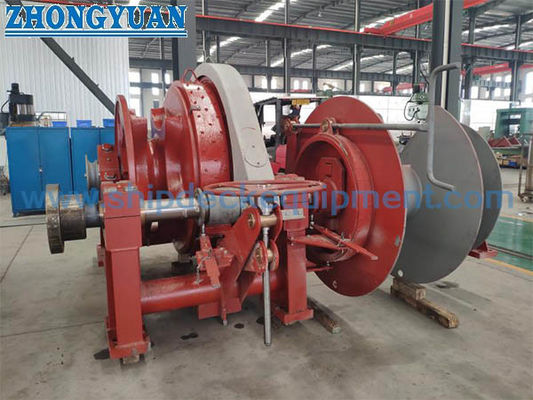

• Produktfotos
Bestellinformationen
• MOQ: 1 Einheit
• Lieferzeit: Projektbezogen
• Zahlung: T/T, L/C
FAQ
F1: Kann sie sowohl Anker als auch Verholarbeiten durchführen?
A: Ja, das kombinierte Design unterstützt beide Funktionen.
F2: Ist die Konfiguration anpassbar?
A: Ja, Glocke, Trommel und Verholkopf können angepasst werden.
F3: Ist eine Fernsteuerung verfügbar?
A: Ja, sowohl lokale als auch Fernsteuerung werden unterstützt.
