Marine Führungsrolle für Schleppseil, Drahtseil und Kettenführung

Marine Führerrolle für das Ziehen von Seil, Drahtseil und Kettenführung

Produktübersicht

Die Schiffsführungskugel ist ein drehbares Leitungskomponente, mit dem Zugseil, Stahlseil, Kette oder eine andere vom Projekt genehmigte Leitung auf Maschinenfahrzeugen durch einen kontrollierten Weg geleitet wird.FährschiffeAbhängig von der Montagezeichnung kann die Walze vertikal, horizontal oder auf einem geneigten Stützpunkt angeordnet werden.

Die mitgelieferte Abmessungstabelle umfasst Rollendurchmesser von 65 bis 203 mm, Rollenbreiten von 76 bis 152 mm, Wellenbohrungen von 25,4 bis 38,1 mm,und maximal empfohlene Seildurchmesser von 8 bis 20 mm, sofern angegeben- für das Ziehen, die Handhabung von Ketten oder die Leitung von Hebeleitungen: die gesamte Walzmontage, die Welle, die Busche oder Lagern, die Stützen, die Aufbewahrungsteile, die Schweißvorrichtungen oder die Schrauben,und lokalen Fundament muss gegen die tatsächliche Leitungsspannung überprüft werden, Lastrichtung, dynamische Effekte, Arbeitszyklus und erforderlicher Sicherheitsfaktor vor dem Gebrauch.

Schnelle Angaben

• Typ des Produkts: Marine Führerrolle → rotierende Kontaktkomponente für gesteuertes Schleppseil, Stahldrahtseil oder Kettenleitung.
• Hauptdienst: Zugleitung / Windeleitung / Kettenführung → Führung der Leitung zwischen Schiffsmaschinen, Deckverweisstellen und Arbeitsrichtung.
• Optionale Aufzugsleitung: Vorbehaltlich der geprüften Konstruktionslast und der Genehmigung des Projekts → ist die Walze kein eigenständiges Aufzugsgerät oder Aufzugszubehör.
• Einbauraum: Vertikal/neigend/horizontal → Orientierung sollte den tatsächlichen Ein- und Ausfahrtlinien entsprechen.
• Die gelieferte Rollenpalette: Durchmesser von 65203 mm und Breite von 76152 mm → Referenzgrößen für die Auswahl der ersten Rollen und der Anlagefläche.
• Empfohlene Bandbreite von Draht und Seil in der beiliegenden Tabelle: 820 mm, wenn angegeben → Der separat angegebene Bereich von 2076 mm muss vor der Veröffentlichung bestätigt werden.
• Bohrungs- und Verschleißanordnung: 25,4~38,1 mm Bohrungsbereich mit Bronzebuschen in den meisten aufgeführten Größen → Bushlegierung, Schmierung, Schachtanpassung und Ersatzmethode sollten bestätigt werden.
• Belastungs- und Zertifizierungsgrundlage: SWL, Zuglast oder Hebekapazität sind nicht angegeben → Erlaubter Belastungs- und Zertifizierungsumfang muss aus dem vollständigen Projektdesign heraus festgelegt werden.

Haupttechnik

Auswahl- und Anfrageführer

Schritt 1: Bestätigen des tatsächlichen Dienstes: Schleppseilführung, Schleppseilführung, Kettenführung, Linieführung von der Winde zum Deck oder Leitungsführung innerhalb eines Heb- oder Handhabungssystems.

Schritt 2: Bestätigen Sie den Leitungstyp und die Bauweise: Stahlseil, Faserseil oder Kette.und Verschleißkriterien, die mit dem Rollenprofil zu überprüfen sind.

Schritt 3: Bestätigen Sie die vertikale, horizontale oder geneigte Montage sowie die Ein- und Ausleitungsleitungsrichtung, den maximalen Führungswinkel, den Flottenwinkel und den verfügbaren Montageplatz.

Schritt 4: Wählen Sie den Durchmesser, die Breite, die Bohrung, den Busch oder die Lageranordnung und das Kontaktprofil aus der Zeichnung des Projekts aus.Bestätigen Sie die Mindestbiegungsvoraussetzung mit dem Seilhersteller.

Schritt 5: Bereitstellung der maximalen Zugspannung, des Windenzugs, der Kettenauflastung oder der Aufzugslast, je nach Fall, einschließlich dynamischer oder Aufprallmengen, Arbeitszyklus, Lastrichtung und erforderlichen Sicherheitsfaktor.

Schritt 6: Bestätigen Sie die Werkstoffe der Walze, der Welle, des Trägers und des Busches, die Oberflächenhärtung oder die austauschbare Verschleißoberfläche, die Schmiermethode, das Beschichtungssystem und die Korrosionsumgebung.

Schritt 7: Bestätigen Sie die Menge, das Zertifikat und den Kontrollumfang, die Art des Schiffes oder der Ausrüstung, die Anbaudruck oder das Foto, den Lieferort und die erforderliche Lieferzeit.

Struktur

Rollerkörper. Seil oder Kette Kontaktfläche zu genehmigtem Profil. Welle / Achse. Bronze Busch oder spezifiziertes Lager.oder horizontale Montage. Geschweißte oder verschraubte Schnittstelle. Projektbeschichtungssystem

Vorteile des Schleppens, der Kettenführung und der Installation

• Die rotierende Walze ändert den Zugseil, Drahtseil oder Kettenweg mit weniger Gleitkontakt als eine feste scharfe Kante, was dazu beiträgt, den lokalen Abrieb zu reduzieren, wenn die Walze frei drehen kann.
• Vertikale, horizontale und geneigte Anordnungen ermöglichen es, die Rollenachse an die tatsächliche Linienroute anzupassen, anstatt die Linie durch eine ungeeignete Richtungsänderung zu zwingen.
• Der Durchmesser und das Kontaktprofil der Walze sollten den Anforderungen an die Leitungskonstruktion und -biegung entsprechen.und Kettenführung erfordern möglicherweise ein spezielles Kontaktprofil und eine Verschleißbewertung.
• Eine auswechselbare Bronze-Büschel kann die Wartung von Verschleißteilen vereinfachen, aber Bronze allein beweist keinen selbstschmierenden Betrieb.und Wellenveredelung bestätigt werden.
• Die Oberfläche des Seilkontakts sollte glatt und frei von Schürfen, scharfen Kanten, Schweißspritzen und Beschichtungsfehlern sein.und ersetzbare Verschleißvorkehrungen, wenn erforderlich.
• Bei Schlepp- oder Hebeansatz ist der gesamte Lastweg durch die Walze, die Welle, die Stützungen, Schweißschrauben oder Schraubenund lokalen Fundament sollte für die tatsächliche Linienrichtung und dynamische Betriebsbedingungen überprüft werden.
• Der Zugang zur Inspektion sollte es ermöglichen, die Rotation der Walzen, die Abstandsfreiheit des Busches oder des Lagers, die Schachterhaltung, die Korrosion, die Sicherheit der Befestigungen und den Verschleiß des Seils oder der Kette im Betrieb zu überprüfen.

Benutzerdefinierte Attribute

• Typ des Produkts: Marine Führerrolle → eine rotierende Leitungskomponente, nicht eine angetriebene Winde, eine Schleppmaschine oder eine unabhängige Hebanlage.
• Hauptanwendung: Schleppseil / Stahlseil / Kettenführung → entsprechend dem tatsächlichen Leitungsweg, dem Kontaktprofil und der Betriebslast ausgewählt.
• Konfiguration: Vertikal / geneigt / horizontal → je nach Deckordnung und Ein- oder Ausgangsrichtung wählen.
• Referenzwalzdurchmesser: 65·203 mm → in der mitgelieferten Abmessungstabelle angezeigt.
• Referenzdrahtseildurchmesser: 8 ̊20 mm, wenn angegeben → größere angegebene Seilgrößen erfordern eine separate bestätigte Konstruktionstabelle.
• Kettenkompatibilität: Vorbehaltlich der Bestätigung → Kettengröße, Abstand, Verknüpfungsrichtung, Kontaktdruck und Verschleißberechtigung müssen dem Rollendesign entsprechen.
• Böschung: Bronze Böschung für die meisten aufgeführten Größen → genaue Legierung, Schmierung, Schachtfreiheit und Ersatzmethode müssen bestätigt werden.
• Material: Gusstahl / C-Mn-Stahl / Legierungsstahl / milder Stahl → Endqualität, Wärmebehandlung und Oberflächenhärte hängen von der Belastungs- und Verschleißanforderungen ab.
• Anwendungsbereich für die Hebeleitung: nur für das jeweilige Projekt → zulässige Belastung, dynamischer Faktor, Sicherheitsfaktor, Prüfbedarf und Genehmigungsumfang müssen vor dem Einsatz bestätigt werden.
• Zertifizierungsanforderung: je nach Auftragsumfang verfügbar → Materialverfolgbarkeit, Herstellerinspektion, Ladungsüberprüfung und Klassenbezeugung sollten vor dem Angebot vereinbart werden.

Wie es funktioniert

Schleppseil, Drahtseil, or chain approaches the guide roller → The line contacts the approved roller surface → Roller turns as the line moves → The line is redirected through the required route → Reaction load passes through the shaft and supports to the verified foundation

Anwendungen

Engineering vessels | Tug and towing systems | Towing winch line routing | Salvage and special-purpose vessels | Ferry deck machinery | Steel wire-rope handling systems | Chain guidance positions | Shipboard lifting or handling systems subject to approved load design | Dockside handling equipment

Zertifizierungen und Vorteile

Die Zertifikate können je nach Projektanforderung, Materialverfolgbarkeit, Inspektionsumfang, Lastüberprüfung und Genehmigungsverfahren der Klassifizierungsgesellschaft angeordnet werden.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis.

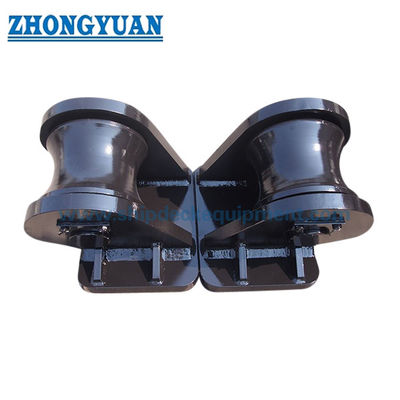

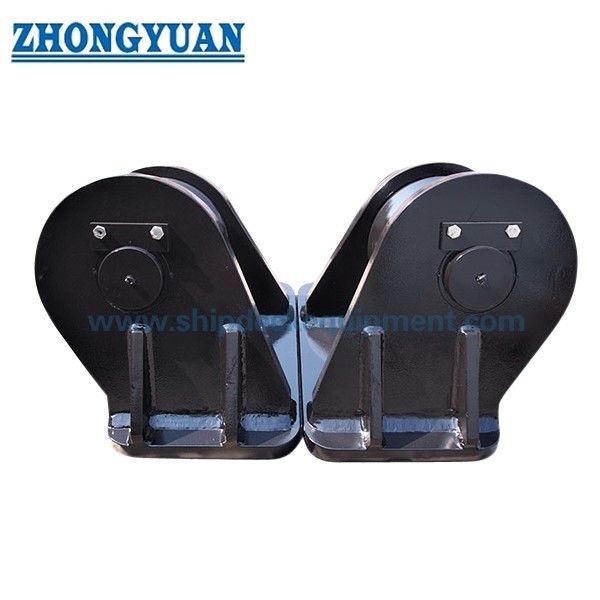

Zeichnung und Fotos

Häufig gestellte Fragen

F1: Wie sollte die richtige Schiffsgleitwalze ausgewählt werden?

A1: Bestätigen Sie Leitungsart, Durchmesser oder Kettengröße, Konstruktion, Ein- und Ausgangszustellungen, Leitungwinkel, maximale Spannung, dynamische Zugänglichkeit, Rollenorientierung, Kontaktprofil,AufbauDie mitgelieferte Tabelle ist nur für die vorläufige Auswahl der Abmessungen geeignet.

F2: Kann die gleiche Walze für Stahldrahtseil, Faserseil und Kette verwendet werden?

A2: Nicht automatisch. Drahtseil erfordert eine akzeptable Biegeverbindung und eine glatte Kontaktfläche. Faserseil kann unterschiedliche Oberflächen- und Rillenbedingungen erfordern,während die Kettenführung eine kompatible Verknüpfungsgeometrie benötigt, Kontaktorientierung und Verschleißfestigkeit.

F3: Kann diese Schiffsgleiterrolle in einem Hebesystem verwendet werden?

A3: Es darf nur als technisch konstruiertes Leitungsteil in einem geprüften Heb- oder Handhabungssystem verwendet werden.Gründung, Konstruktionslast, Dynamikfaktor, Sicherheitsfaktor, Prüfvoraussetzung und Genehmigungsbereich müssen bestätigt werden.
