DIN 81915 Typ D Deck montierte Gusseisen Horn-Chok

DIN 81915 Typ D Deckmontierte Gussstahlklüse | Schiffsmolen und Schleppen

Produktübersicht

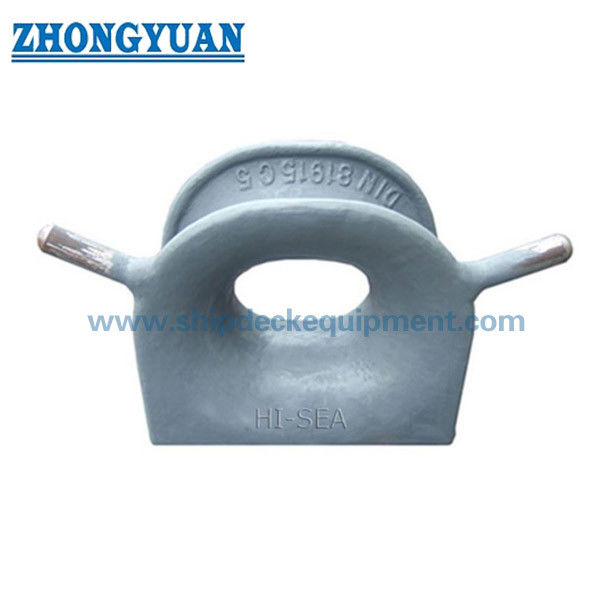

Die Klüse nach DIN 81915 Typ D ist eine deckmontierte Mehrzweck-Seilführung für Schiffsmolen und Schleppvorrichtungen. Ihr geschlossener Gussstahlkörper bietet einen definierten Seildurchgang mit abgerundeten Kontaktflächen, während die beiden Hörner vom Typ D sie von der Konfiguration Typ C unterscheiden und helfen, das Seil im vorgesehenen Führungsbereich zu halten.

DIN Media listet DIN 81915:1998-08 als aktuelle Ausgabe unter dem Titel Mehrzweckklüsen. Die verfügbare Parametertabelle umfasst Nenngrößen von 1 bis 32, SWL-Werte von 10 bis 320 kN und Gussstahlgewichte von 19,5 bis 840 kg. Da die Gewichte der Hörner in der verfügbaren Tabelle nur für die Größen 1 bis 8 angegeben sind, sollte die genaue Konfiguration Typ D für größere Größen vor der Angebotserstellung oder Produktion anhand der kontrollierten Standardzeichnung bestätigt werden.

Schnelle Spezifikationen

• Norm und Typ: DIN 81915:1998-08 Typ D → aktuelle deutsche Norm für Mehrzweckklüsen mit deckmontierter Hornkonfiguration.
• Anwendungspositionen: Bug, Heck, Schiffsseite oder Schleppstation → Auswahl je nach Schiffsmolen- und Schleppvorrichtung.
• Nenngrößenbereich: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → verfügbarer Tabellenbereich; Details der Hörner Typ D für größere Größen erfordern Bestätigung.
• Standard-SWL-Bereich: 10–320 kN → die Auslegungsbewertung darf nicht als Kapazität der Deckfundamente oder des vollständigen Schleppsystems behandelt werden.
• Gussstahlgewicht: 19,5–840 kg → basierend auf der GS-Spalte; das Minimum von 18 kg gehört zur separaten GGG-Materialspalte.
• Hornanordnung Typ D: zwei Hörner → hilft bei der Kontrolle des Seilwegs im Vergleich zur einfachen Öffnung Typ C.
• Materialoptionen: Guss-C-Mn-Stahl, Guss-Edelstahl oder Spezialstahl → genaue Güte und Tieftemperaturanforderung sind zu bestätigen.
• Oberflächenbehandlung: Sa 2,5 Strahlen + Epoxid-Werkstattgrundierung als Referenz → Endbeschichtung oder polierte Edelstahloberfläche gemäß Projektspezifikation.

Haupttechnische Parameter

Auswahl- und Anfrageleitfaden

Schritt 1: Bestätigen Sie DIN 81915 Typ D, Nenngröße, erforderliche SWL und ob das Angebot für einen Neubau oder eine Ersatzlieferung bestimmt ist.

Schritt 2: Geben Sie Seiltyp, Durchmesser, MBL, erwartete Führungswinkel und Schlepp- oder Molenlast an. Die Seil-MBL darf nicht als Klüsen-SWL angegeben werden.

Schritt 3: Bestätigen Sie Einbauposition, Decköffnung, Fundamentgeometrie, Verstärkung unter Deck, Schweißnahtübergang und zugängliche Bereiche.

Schritt 4: Bestätigen Sie Materialgüte, Tieftemperatur- oder Eisklassenanforderung, Oberflächenbehandlung und eventuelle Polieranforderungen für Edelstahl.

Schritt 5: Bestätigen Sie den Zertifizierungsumfang vor der Angebotserstellung: Herstellerzertifikat, Materialzertifikat, Klassenzertifikat, NDT oder Zeugeninspektion.

Schritt 6: Geben Sie Menge, Schiffstyp, Einbauzeichnung oder Foto, Lieferziel, Incoterms und erforderliche Lieferzeit an.

Struktur

Gussstahl-Kluskörper | Geschlossene Seilöffnung | Abgerundete Seilkontaktflächen | Zwei Hörner Typ D | Deckverschweißte Basis | Schweißnahtübergang | Spezifizierte Oberflächenbehandlung

Vorteile beim Guss, Einbau und Engineering

• Typ D fügt der grundlegenden geschlossenen Klusenanordnung zwei Hörner hinzu, was der Deckarmatur eine klarere seilhaltende Geometrie verleiht als die Konfiguration Typ C.
• Abgerundete Seilkontaktflächen sollten nach dem Guss bearbeitet und geglättet werden, um scharfe lokale Kontakte und unnötige Abrieb an den Molen- oder Schleppseilen zu reduzieren.
• Gussqualität, Maßhaltigkeit, Geometrie der Hornbefestigung, schweißnahtnahe Bereiche und Rückverfolgbarkeit sollten gemäß dem vereinbarten Inspektionsplan kontrolliert werden.
• Die deckverschweißte Basis überträgt die Seilkraft in die tragende Struktur; Fundament, Verstärkung unter Deck, Schweißdetails und Lastrichtung müssen vom Schiffbauer oder Konstruktionsbüro geprüft werden.
• Die angegebene SWL ist der Auslegungswert aus der verfügbaren Tabelle. Die zulässige Betriebslast an Bord ist durch die gesamte Anordnung begrenzt, einschließlich Klüse, Schweißnähte, Fundament, Deckstruktur und zugelassener Lastfall.
• Für Nenngrößen, bei denen die verfügbare Tabelle kein Gewicht der Hörner angibt, sollten die Geometrie Typ D und der Lieferumfang vor der Angebotserstellung bestätigt werden.

Benutzerdefinierte Attribute

• Standard: DIN 81915:1998-08 → aktuelle DIN-Ausgabe für Mehrzweckklüsen.
• Typ: Typ D → deckmontierte geschlossene Klüse mit zwei Hörnern im Vergleich zu Typ C.
• Nenngröße: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → Auswahl nach erforderlicher SWL, Seilweg und genehmigter Schiffzeichnung.
• SWL: 10–320 kN → verwenden Sie den Standard-Auslegungswert und überprüfen Sie die tragende Deckstruktur separat.
• Material: Guss-C-Mn-Stahl als Hauptlieferoption → Guss-Edelstahl oder spezieller Tieftemperaturstahl nach Bestätigung.
• Einbau: Deckverschweißt → Fundament, Schweißdetail, Decköffnung und Verstärkung unter Deck müssen bestätigt werden.
• Oberflächenbehandlung: Sa 2,5 Strahlen + Epoxid-Werkstattgrundierung als Referenz → das Endsystem folgt der Schiffs-Beschichtungsspezifikation.
• Zertifizierungsanforderung: Verfügbar gemäß Projektanforderung → Klassenfreigabe und Zeugenumfang müssen vor der Produktion vereinbart werden.

Funktionsweise

Seil nähert sich der Deckklüse → Seil tritt in die geschlossene Öffnung zwischen den Hörnern Typ D ein → Abgerundete Kontaktflächen führen den Lauf → Lokale Seilkraft wird durch den Gusskörper und die verschweißte Basis übertragen → Deckfundament verteilt die Last in die Schiffsstruktur

Anwendungen

Bug-Molenstationen | Heck-Molenstationen | Schiffsseiten-Seilführungen | Schleppstationen | Schlepper | Frachtschiffe | Tanker | Arbeitsboote | Neubau- und Ersatzprojekte

Zertifizierungen & Vorteile

Zertifikate und Inspektionen können gemäß Projektanforderung, Materialrückverfolgbarkeit, genehmigter Zeichnung und Verfahren der Klassifikationsgesellschaft arrangiert werden. Sie sind nicht inbegriffen, es sei denn, dies ist in der Bestellung angegeben.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis.

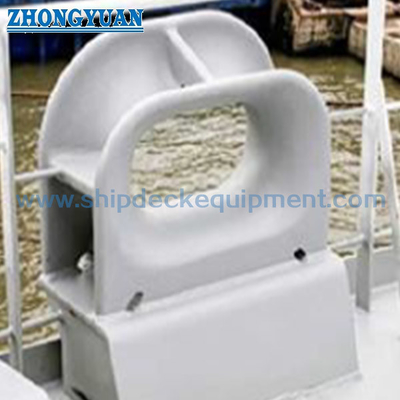

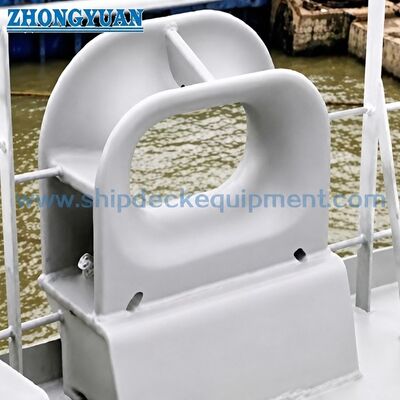

Zeichnung & Fotos

FAQ

F1: Was ist der Hauptunterschied zwischen DIN 81915 Typ D und Typ C?

A1: Typ D enthält zwei Hörner um den Seileintrittsbereich, während Typ C die entsprechende geschlossene Anordnung ohne diese Hörner ist. Die Hörner helfen, das Seil im vorgesehenen Führungsbereich zu halten, aber die genaue Konfiguration muss der Norm oder der genehmigten Zeichnung folgen.

F2: Wie sollte die richtige Nenngröße ausgewählt werden?

A2: Auswahl nach erforderlicher Klüsen-SWL, Seiltyp und -durchmesser, Seil-MBL, Führungswinkeln, Decklayout, Einbauraum und der genehmigten Molen- oder Schleppberechnung. Wählen Sie nicht nur nach Produktgewicht aus und ersetzen Sie die Seil-MBL nicht durch die Klüsen-SWL.

F3: Sind alle Nenngrößen 1 bis 32 als Typ D verfügbar?

A3: Die verfügbare Tabelle listet die Größen 1 bis 32 auf, aber separate Gewichte der Hörner sind nur für die Größen 1 bis 8 aufgeführt. Die Geometrie Typ D, die Lieferung der Hörner und die Maßangaben für die Größen 12, 20 und 32 sollten daher vor der Angebotserstellung bestätigt werden.
