Art angebrachter Casting-Stahl ISO 13729 A Plattform schloss das Festmachen des Keil-Schiffs, das Ausrüstung schleppt
Produktdetails:
Herkunftsort: | China |
Markenname: | Zhongyuan |
Zertifizierung: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
Modellnummer: | Standard- und besonders angefertigt |
Zahlung und Versand AGB:
Min Bestellmenge: | 1 |
---|---|
Preis: | As per quotation |
Verpackung Informationen: | Palette oder besonders angefertigt |
Lieferzeit: | Gemäß des Angebots |
Zahlungsbedingungen: | TT, L/C, etc. |
Versorgungsmaterial-Fähigkeit: | Stellen Sie Kundenbedarf zufrieden |
Detailinformationen |
|||
Standard: | ISO 13729 | Art: | ; Plattform angebracht |
---|---|---|---|
SWL-Strecke: | 23-141T | Materialien: | Casting-C-Mangan-Stahl, werfender Edelstahl, kann legierten Stahl für Eisbrecher auch liefern |
Gewicht: | 73 zu 825kg | Oberflächenbehandlung: | Sandstrahlen zu S2.5 + eine Schicht der Epoxidgeschäftszündkapsel, Polieredelstahl, kundengebundene |
Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS |
Produkt-Beschreibung

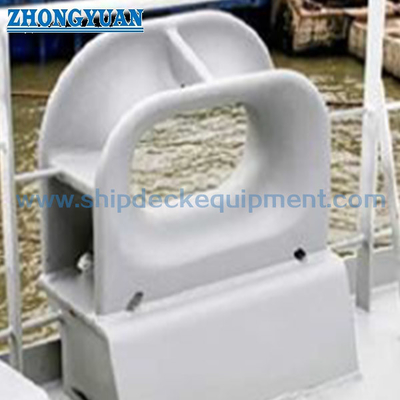

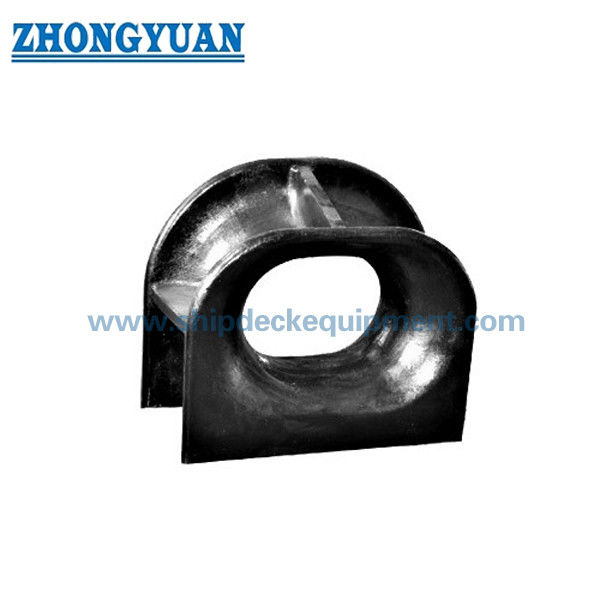

Art angebrachter Casting-Stahl ISO 13729 A Plattform schloss das Festmachen des Keil-Schiffs, das Ausrüstung schleppt
Beschreibung:
Art ISO13729, die eine Plattform werfenden geschlossenen festmachenden Stahlkeil anbrachte, ist eine Art Festmachen und schleppende Installation des Schiffs, die auf die Schiffsseite installiert ist, um den Liegeplatz und das Zugseil vom Schiff heraus zu führen, das zum Brett inner ist. Die geschlossenen Keile werden normalerweise für Schiffe angenommen, die Drahtseile benutzen. Dem Radius der Keiloberfläche war basiert auf den verbiegenden Verhältnissen des Seils durch den Keil von nicht weniger als zwölfmal des Drahtseildurchmessers entworfen.
Technische hauptsächlichspezifikation:
- Standard: ISO 13729
- Art: ; Plattform angebracht
- SWL-Strecke: 23-141T;
- Materialien: Casting-C-Mangan-Stahl, werfender Edelstahl, kann legierten Stahl für Eisbrecher auch liefern.
- Gewicht: 73 zu 825kg;
- Oberflächenbehandlung: Sandstrahlen zu S2.5 + eine Schicht der Epoxidgeschäftszündkapsel, Polieredelstahl, kundengebundene Oberflächenbehandlung verfügbar.
- Einstufungsbescheinigungen: CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS
Technische hauptsächlichparameter:
Nennweite L×H×D |
I1 | I2 | I3 | I4 | H1 | H2 | H3 | R | R1 | R2 | R3 |
250 x200 x214 | 488 | 45 3 | 76 | 26 5 | 42 7 | 3 68 | 108 | 100 | 219 | 160 | 108 |
300x250x286 | 614 | 565 | 89 | 330 | 551 | 481 | 144 | 125 | 282 | 212 | 144 |
350x250x333 | 716 | 660 | 114 | 403 | 601 | 525 | 168 | 125 | 308 | 232 | 168 |
400x250x381 | 820 | 754 | 139 | 475 | 652 | 553 | 192 | 125 | 335 | 236 | 192 |
450x250x381 | 870 | 804 | 164 | 524 | 652 | 553 | 192 | 125 | 335 | 236 | 192 |
500x250x381 | 920 | 854 | 189 | 574 | 652 | 553 | 192 | 125 | 335 | 236 | 192 |
400x250x428 | 870 | 796 | 139 | 500 | 701 | 609 | 216 | 125 | 360 | 268 | 216 |
450x250x428 | 920 | 846 | 164 | 550 | 701 | 609 | 216 | 125 | 360 | 268 | 216 |
500x250x428 | 970 | 896 | 189 | 600 | 701 | 609 | 216 | 125 | 360 | 268 | 216 |
500x400x428 | 970 | 896 | 176 | 60 0 | 851 | 759 | 216 | 200 | 435 | 343 | 216 |
500x250x525A | 1068 | 1 000 | 190 | 652 | 798 | 675 | 264 | 125 | 409 | 286 | 264 |
500x400x525A | 1 068 | 1 000 | 193 | 652 | 948 | 825 | 264 | 200 | 484 | 361 | 264 |
500x250x5258 | 1 074 | 1 000 | 176 | 652 | 801 | 680 | 264 | 125 | 412 | 291 | 264 |
500x400x525B | 1 074 | 1 000 | 179 | 652 | 951 | 830 | 264 | 200 | 487 | 366 | 264 |
Nennweite L×H×D |
R4 | Rs | Rs | d1 | T | Schweißendes Bein Länge a z1 |
SWL b (kN) |
SWL b (T) |
Drahtseil Durchmesser c: (empfahl sich) |
Berechnet Gewicht d (Kilogramm) |
250x200x214 | 86 | 150 | 128 | 108 | 22 | 6 | 226 | 23 | 18 | 73 |
300x250x286 | 118 | 180 | 154 | 144 | 26 | 6,5 | 422 | 43 | 24 | 142 |
350x250x333 | 138 | 200 | 170 | 168 | 30 | 7,5 | 549 | 56 | 28 | 222 |
400x250x381 | 156 | 250 | 214 | 192 | 36 | 9 | 687 | 70 | 32 | 310 |
450x250x381 | 156 | 250 | 214 | 192 | 36 | 9 | 706 | 72 | 32 | 322 |
500x250x381 | 156 | 250 | 214 | 192 | 36 | 9 | 765 | 78 | 32 | 337 |
400x250x428 | 178 | 250 | 212 | 216 | 38 | 9,5 | 883 | 90 | 36 | 434 |
450x250x428 | 178 | 250 | 212 | 216 | 38 | 9,5 | 912 | 93 | 36 | 452 |
500x250x428 | 178 | 250 | 212 | 216 | 38 | 9,5 | 932 | 95 | 36 | 472 |
500x400x428 | 178 | 250 | 212 | 216 | 38 | 9,5 | 893 | 91 | 36 | 528 |
500x250x525A | 224 | 320 | 280 | 264 | 40 | 10 | 1148 | 117 | 44 | 657 |
500x400x525A | 224 | 320 | 280 | 264 | 40 | 10 | 1158 | 118 | 44 | 724 |
500x250x5258 | 218 | 320 | 274 | 264 | 46 | 11,5 | 1413 | 144 | 44 | 753 |
500x400x5258 | 218 | 320 | 274 | 264 | 46 | 11,5 | 1383 | 141 | 44 | 825 |
Das Zeichnen von Art a-Plattform ISO 13729 brachte das werfende geschlossene schleppende Keil-Liegeplatz-Keil-Stahlschiff an, das Ausrüstung schleppt
