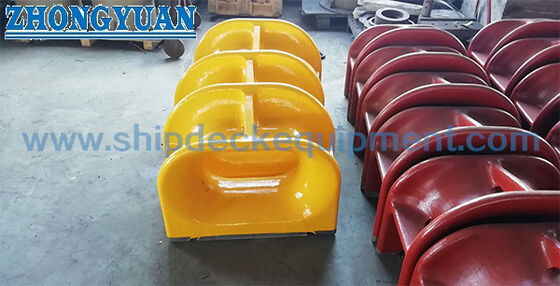

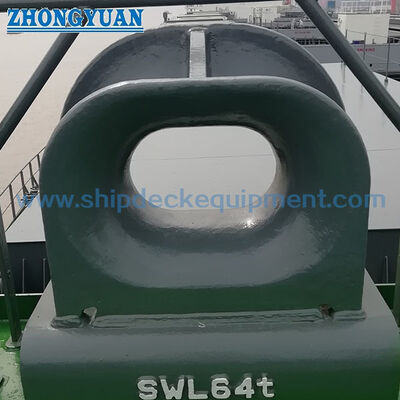

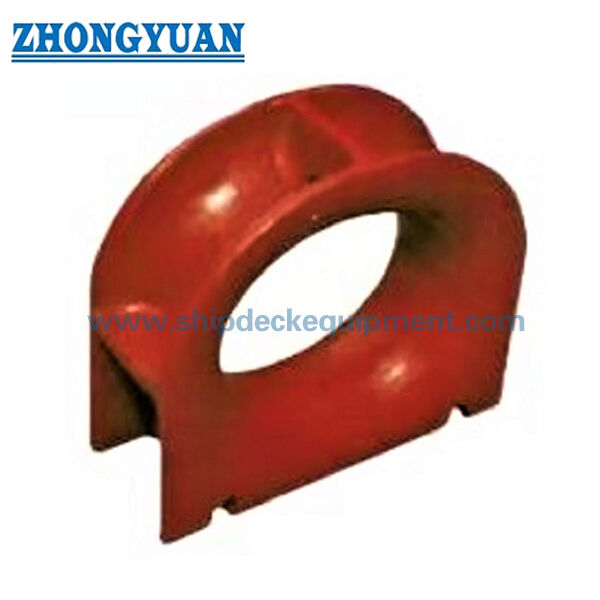

Art ISO 13713 eine werfender Stahl-Plattform brachte das festmachen des Keil-Schiffs an, das Ausrüstung schleppt
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan |
| Zertifizierung: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modellnummer: | Standard- und besonders angefertigt |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | As per quotation |
| Verpackung Informationen: | Palette oder besonders angefertigt |
| Lieferzeit: | Gemäß des Angebots |
| Zahlungsbedingungen: | TT, L/C, etc. |
| Versorgungsmaterial-Fähigkeit: | Stellen Sie Kundenbedarf zufrieden |
|
Detailinformationen |
|||
| Standard: | ISO 13713-2020 | Art: | ; Plattform angebracht |
|---|---|---|---|
| SWL-Strecke: | 36-140T | Materialien: | Casting-C-Mangan-Stahl, werfender Edelstahl, kann legierten Stahl für Eisbrecher auch liefern |
| Gewicht: | 73 zu 396kg | Oberflächenbehandlung: | Sandstrahlen zu S2.5 + eine Schicht der Epoxidgeschäftszündkapsel, Polieredelstahl, kundengebundene |
| Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS | ||
Produkt-Beschreibung
Art ISO 13713 eine werfender Stahl-Plattform brachte das festmachen des Keil-Schiffs an, das Ausrüstung schleppt
Beschreibung:
Art ISO 13713, die eine Plattform des werfenden Stahls das festmachen des Keils anbrachte, wird entsprechend dem Standard ISO 13713 gemacht und ist eine Art festmachende Ausrüstung des Schiffs, die auf das shipside installiert ist, um den Schiffstau vom Schiff zu führen, das zum Außenbord inner ist. Art A ist Plattform angebrachter Keil und kann direkt auf Oberdeck geschweißt werden oder auf der Basis geschweißt werden, die auf dem Hauptdeck sitzt. Die festmachenden Keile werden normalerweise für Schiffe, die Nylon oder andere synthetische Seile eher benutzen, als Drahtseile in Betracht des kleinen verbiegenden Verhältnisses angenommen (für Drahtseil sehen Sie, dass ISO13729 Keile schloss). Die Dehnfestigkeit des Seils wird abhängig von dem Biegungsradius durch den Keil in Übereinstimmung mit den Richtlinien der Seilfertigung verringert. Alle Oberflächen, einschließlich Schweißen, sind von allen sichtbaren Fehlern frei, oder Unvollkommenheiten und in Verbindung mit den Seilen, sind von der Oberflächenrauigkeit oder von Unregelmäßigkeiten frei, wahrscheinlich, zum des Schadens der Seile durch Abnutzung zu verursachen. Der Keil sollte mit einem rostfesten schützenden Überzug außen beschichtet werden.
Technische hauptsächlichspezifikation:
1. Standard: ISO 13713-2020
2. Art: ; Plattform angebracht
3. SWL-Strecke: 36-140T;
4. Materialien: Casting-C-Mangan-Stahl, werfender Edelstahl, kann legierten Stahl für Eisbrecher auch liefern.
5. Gewicht: 73 zu 396kg;
6. Oberflächenbehandlung: Sandstrahlen zu S2.5 + eine Schicht der Epoxidgeschäftszündkapsel, Polieredelstahl, kundengebundene Oberflächenbehandlung verfügbar.
7. Einstufungsbescheinigungen: CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS
Technischer hauptsächlichparameter:
| Nennweite L x H |
I1 | I2 | I3 | B | H1 | H2 | R | R1 | R2 |
| 250 x 200 | 100 | 250 | 444 | 160 | 377 | 80 | 100 | 197 | 80 |
| 300 x 250 | 110 | 300 | 536 | 200 | 468 | 100 | 125 | 243 | 100 |
| 350 x 250 | 125 | 350 | 608 | 220 | 489 | 110 | 125 | 254 | 110 |
| 400 x 250 | 135 | 400 | 682 | 240 | 511 | 120 | 125 | 266 | 120 |
| 450 x 250 | 150 | 450 | 760 | 260 | 535 | 130 | 125 | 280 | 130 |
| 500 x 250A | 175 | 500 | 832 | 280 | 556 | 140 | 125 | 291 | 140 |
| 500 x 250B | 175 | 500 | 840 | 280 | 560 | 140 | 125 | 295 | 140 |
| Nennweite L x H |
R3 | R4 | Rs | T | T1 | Schweißende Beinlänge a z1 |
SWL b kN |
SWL b Tonne |
Berechnetes Gewicht c Kilogramm |
| 250 x 200 | 46 | 20 | 15 | 34 | 18 | 8,5 | 353 | 36 | 73 |
| 300 x 250 | 64 | 25 | 20 | 36 | 20 | 9 | 491 | 50 | 121 |
| 350 x 250 | 72 | 30 | 20 | 38 | 20 | 9,5 | 589 | 60 | 151 |
| 400 x 250 | 78 | 30 | 20 | 42 | 23 | 10,5 | 736 | 75 | 200 |
| 450 x 250 | 80 | 30 | 20 | 50 | 28 | 12,5 | 981 | 100 | 280 |
| 500 x 250A | 88 | 30 | 20 | 52 | 30 | 13 | 1128 | 115 | 338 |
| 500x 250B | 80 | 30 | 20 | 60 | 36 | 15 | 1373 | 140 | 396 |
| der Schweißmethode wird geändert möglicherweise basiert auf dem gleichen schweißenden Volumen/Stärke. b der gezeigte SWLs sind als nur Referenz. Das „SWL“ das möglicherweise auf der Installation wird justiert abhängig von dem tatsächlichen Laden cond1t10ns des Schiffstaus unter der Vereinbarung zwischen dem Benutzer und dem Hersteller markiert wird. C das berechnete Gewicht (Massen) ist als nur Referenz. |
|||||||||
Das Zeichnen von Art ISO 13713 eine werfender Stahl-Plattform brachte das festmachen an, das Keil-Schiff schleppend, das Ausrüstung schleppt
