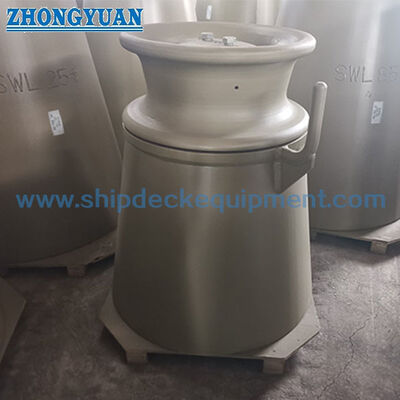

Einzelrollen-Poller-Fender für Schiffsmuster | ISO 13776:2020

Einzelrollen-Sockel-Klüse für Schiffsmuster | ISO 13776:2020

Produktübersicht

Die Sockel-Rollenklüse nach ISO 13776 ist eine Einzelrollen-Seilführungsvorrichtung, die auf Schiffsdecks eingesetzt wird, wo eine Festmacher- oder Schleppleine ihre Richtung um eine vertikale Rolle ändern muss. Die rotierende Stahlrolle hilft, den Seilweg zu führen und die Gleitabnutzung im Vergleich zu einer festen Kontaktfläche zu reduzieren, während der Sockel die Seilreaktionskraft durch die geschweißte Basis in die Deckstruktur überträgt.

Diese Seite wurde für Sockel-Rollenklüsen nach ISO 13776 mit Nenngrößen Dn 150 bis 500 und Referenz-SWL-Werten aus den gelieferten Daten vorbereitet. Die gelieferten Projektdaten geben ISO 13776:2012 und ISO 13755 Stahlrollen an; Online-ISO-Informationen zeigen ISO 13776:2020 und ISO 13755:2020 als aktuelle offizielle Ausgaben, daher sollte die erforderliche Standardausgabe vor der endgültigen Angebotserstellung, Zeichnungsfreigabe und Produktkennzeichnung bestätigt werden.

Schnelle Spezifikationen

• Produkttyp: Sockel-Rollenklüse → Einzelne vertikale Rollenführung zur Richtungssteuerung von Festmacher- und Schleppseilen für Schiffe.
• Technischer Standard: ISO 13776:2012 aus den gelieferten Daten → Projektversion sollte bestätigt werden, da ISO 13776:2020 online als aktuelle Version aufgeführt ist.
• Rollenstandard: ISO 13755 Stahlrolle → Rollentyp A / B / C beeinflusst die ausgewählte d-Abmessung und die Rollenschnittstelle.
• Nenngrößenbereich: Dn 150 bis 500 mm → Hauptauswahlbereich für Sockelklüsen in der gelieferten Tabelle.
• SWL-Referenzbereich: 265 bis 1942 kN bei θ = 90° und 186 bis 1373 kN bei θ = 0° → Referenz-Seilzugwerte aus den gelieferten Daten, keine Hebekapazität.
• Höhen- und Gewichtsreferenz: H = 500 / 1000 / 1500 mm → berechnete Gewichte sind zur Referenz und schließen die Stahlrolle gemäß der gelieferten Anmerkung aus.
• Materialoptionen: hochfester Stahl, Edelstahl, Gussstahl und Sphäroguss → endgültige Materialgüte und Teilezuordnung sollten vor der Produktion bestätigt werden.
• Oberflächenbehandlung: Sa 2,5 Sandstrahlen + Epoxid-Werkstattgrundierung, verzinkt, poliert oder kundenspezifische Oberfläche → die endgültige Beschichtung sollte den Projektkorrosions- und Inspektionsanforderungen entsprechen.

Haupttechnische Parameter

Auswahl- und Anfrageleitfaden

Schritt 1: Bestätigen Sie die erforderliche Standardausgabe: ISO 13776:2012 wie geliefert, aktuelle ISO 13776-Ausgabe oder projektspezifische Zeichnungsanforderung.

Schritt 2: Bestätigen Sie den Klüsentyp A / B / C, die Nenngröße Dn 150 bis 500 und den ISO 13755 Rollentyp, da die d-Abmessung vom ausgewählten Stahlrollentyp abhängt.

Schritt 3: Bestätigen Sie die Seilrichtung, den relativen Seilwinkel θ, die erforderliche SWL-Kennzeichnung, die tatsächliche Lastbedingung und ob das Produkt für Festmacher-, Schleppseilführungs- oder Ersatzanwendungen verwendet wird.

Schritt 4: Bestätigen Sie die Sockelhöhe H, die Deckfundamentierung, die Schweißschnittstelle, die Schweißnahtlänge, die Anforderung an die angefasten Schweißnähte, die Verstärkung und den Installationsabstand.

Schritt 5: Bestätigen Sie die Materialgüte für Sockel, Rolle, Welle, Buchse und zugehörige Teile; bestätigen Sie auch die Oberflächenbehandlung, den Umfang der zerstörungsfreien Prüfung, die Prüfanforderungen und die Zertifizierungsanforderungen.

Schritt 6: Geben Sie Menge, Schiffstyp, Installationszeichnung, Seilwegskizze, Referenzfoto, falls verfügbar, Lieferziel und erforderliche Lieferzeit an.

Struktur

Einzelne ISO 13755 Stahlrolle | Sockelkörper des Sockels | Rollenwellen- und Buchsenschnittstelle | Seilberührungsrollenoberfläche | Geschweißte Deckbasis | Schweißnahtbereich Z1 / Z2 | Optionale angefaste Schweißnaht | Werkstattgrundierung, verzinkt, poliert oder spezifizierte Oberflächenbehandlung

Vorteile bei Festmachern, Schleppen und Ingenieurwesen

• Das Einzelrollen-Sockeldesign führt die Festmacher- oder Schleppleine durch eine kontrollierte Richtungsänderung und hilft, die Gleitabnutzung des Seils auf festen Deckstrukturen zu reduzieren.
• Die Kompatibilität mit ISO 13755 Rollen bietet eine klare Grundlage für die Auswahl der Schnittstellenabmessungen der Typen A / B / C, insbesondere der in der gelieferten Tabelle aufgeführten d-Abmessung.
• Die SWL-Werte sind nach Seilwinkelbedingungen getrennt, was dem Käufer hilft, einen Lastwert nicht als universell für alle Führungswinkel und Deckanordnungen zu behandeln.
• Die Auswahl der Sockelhöhe beeinflusst die Seilführungshöhe, den Deckabstand, den Wartungszugang und die Installationsanordnung um Festmacher- oder Schleppausrüstungen.
• Die Schweißnahtwerte Z1 und Z2 dienen als Referenz für die anfängliche Konstruktion und Angebotserstellung; die tatsächliche Schweißdetail, Anfasung und Deckverstärkung sollten der freigegebenen Zeichnung folgen.
• Eine glatte Rollenoberfläche, die richtige Wellenausrichtung und eine geeignete Buchsen-/Lagerschnittstelle helfen der Rolle, sich mit dem Seil zu drehen und unnötigen lokalen Verschleiß zu reduzieren.
• Guss, Schweißen, Bearbeitung, zerstörungsfreie Prüfung, Oberflächenbehandlung und Zertifizierungsumfang können je nach Bestellbedarf, Inspektionsplan und Klassifizierungsverfahren arrangiert werden.
• Die Seite beschreibt die Klüse nicht als Hebevorrichtung; sie ist eine Seilführungsvorrichtung für Schiffsmuster- und Schleppseilanordnungen.

Benutzerdefinierte Attribute

• Standard: ISO 13776:2012 aus den gelieferten Daten → Bestätigen Sie, ob das Projekt die gelieferte Ausgabe oder die aktuelle ISO 13776-Ausgabe erfordert.
• Produkttyp: Sockel-Rollenklüse → vertikale Einzelrollen-Seilführung, installiert auf Schiffsdeckstrukturen.
• Nenngröße: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → Auswahl gemäß Seilanordnung, SWL-Referenz und Zeichnungsanforderung.
• Rollentyp: Typ A / B / C gemäß ISO 13755 Stahlrollen → beeinflusst die Rollenschnittstelle und die d-Abmessung.
• SWL-Referenz: 265–1942 kN bei θ = 90° und 186–1373 kN bei θ = 0° → die endgültige Kennzeichnung sollte zwischen Benutzer und Hersteller gemäß der tatsächlichen Lastbedingung vereinbart werden.
• Berechnetes Gewicht: H = 500 / 1000 / 1500 mm Referenzwerte → die gelieferte Anmerkung besagt, dass das Gewicht die Stahlrolle ausschließt.
• Material: hochfester Stahl / Edelstahl / Gussstahl / Sphäroguss → genaue Materialgüte und Zertifizierungsumfang sollten bestätigt werden.
• Oberflächenbehandlung: Sa 2,5 Sandstrahlen + Epoxid-Werkstattgrundierung / verzinkt / poliert / kundenspezifisch → das endgültige Schutzsystem folgt den Projektanforderungen.
• Zertifizierungsanforderung: verfügbar gemäß Bestellumfang → Klassenzertifikat, Materialzertifikat, Herstellerzertifikat und Zeugeninspektion sollten vor der Angebotserstellung bestätigt werden.

Funktionsweise

Festmacher- oder Schleppleine nähert sich der Sockelklüse → Seil liegt an der einzelnen Stahlrolle an → Rolle dreht sich und ändert die Seilrichtung → Reaktionskraft wird durch den Sockel und die geschweißte Basis in die Deckstruktur übertragen → endgültige SWL-Kennzeichnung und Inspektion folgen der vereinbarten Lastbedingung und den Projektanforderungen.

Anwendungen

Schiffsmusterstationen | Schleppseilführungsstellen | Schlepper | Arbeitsboote | Frachtschiffe | Tanker | Massengutfrachter | Offshore-Versorgungsfahrzeuge, wenn durch Zeichnung spezifiziert | Neubau- und Ersatzprojekte

Zertifizierungen & Vorteile

Zertifikate können gemäß Projektanforderung, Inspektionsumfang, Materialrückverfolgbarkeit und Klassifizierungsgesellschaft-Genehmigungsverfahren arrangiert werden.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfbescheinigung.

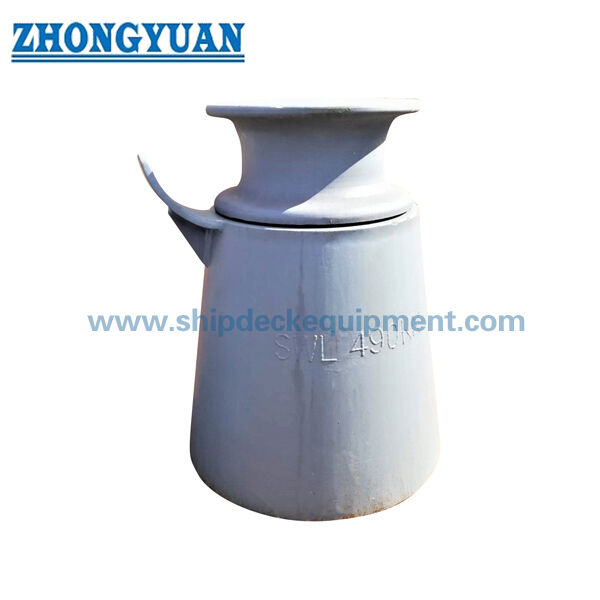

Zeichnung & Fotos

FAQ

F1: Ist die SWL in der ISO 13776-Tabelle eine Hebekapazität?

A1: Nein. Die gelieferten SWL-Werte sind Referenzwerte für die maximal zulässige Seilspannung für die Seilablenkungsbedingungen der Sockelklüse. Sie sollten nicht als Hebekapazität, MBL, Prüflast oder Testlast umgeschrieben werden.

F2: Wie sollte die richtige Dn-Größe ausgewählt werden?

A2: Wählen Sie Dn gemäß der Schiffszeichnung, dem Seilführungswinkel, der erforderlichen SWL-Kennzeichnung, der Sockelhöhe, dem Rollentyp, dem Installationsraum, der Fundamentfestigkeit und der Zertifizierungsanforderung. Die Tabelle dient zur anfänglichen Auswahl und Angebotsbestätigung.

F3: Sollte die Seite ISO 13776:2012 oder ISO 13776:2020 verwenden?

A3: Die gelieferten Daten geben ISO 13776:2012 an, während Online-ISO-Informationen ISO 13776:2020 als aktuelle offizielle Ausgabe auflisten. Die für das Angebot, die Zeichnungsfreigabe und die Kennzeichnung verwendete Ausgabe sollte mit der Werft, dem Eigner oder der Klassifizierungsgesellschaft bestätigt werden.
