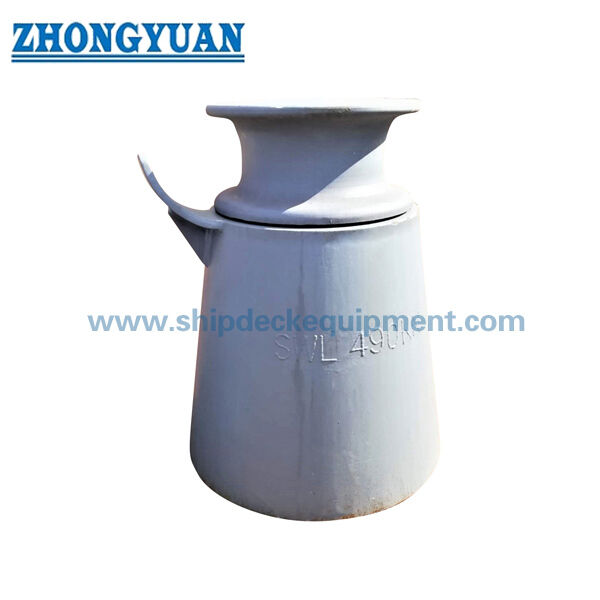

ISO 13776 Deckstand Pedestal Roller Fairlead Einfachrollenseilführer für das Anlegen und Abschleppen von Schiffen

ISO 13776 Deckstand Pedestal Roller Fairlead Einfachrollenseilführer für das Anlegen und Abschleppen von Schiffen

Produktübersicht

Die ISO 13776 Deckstand-Pedestal-Roller-Fairlead ist eine Ein-Roller-Seilführungsanlage, die auf Schiffsdecks verwendet wird, wenn eine Liege- oder Zugleitung die Richtung um eine vertikale Rolle wechseln muss.Die rotierende Stahlwalze hilft, den Seilweg zu leiten und Schieben Abrieb im Vergleich zu einer festen Kontaktfläche zu reduzieren, während der Sockelstand die Seilreaktionskraft durch die geschweißte Basis in die Deckstruktur überträgt.

Diese Seite ist für ISO 13776 Deckstand-Roller-Fertigsteine mit Nenngrößen Dn 150 bis 500 und SWL-Referenzwerten aus den bereitgestellten Daten erstellt worden.Stahlwalzen von 2012 und ISO 13755; die Online-ISO-Informationen zeigen ISO 13776:2020 und ISO 13755:2020 als aktuelle offizielle Ausgaben an, so dass die erforderliche Standardversion vor dem endgültigen Angebot, der Genehmigung der Zeichnung bestätigt werden sollte,und Produktkennzeichnung.

Schnelle Angaben

• Typ des Produkts: Deckstand, Sockel-Rollenschiene → einzelne vertikale Rollenleitung für das Anlegen von Schiffen und die Steuerung der Seilrichtung.
• Technische Norm: ISO 13776:2012 aus den bereitgestellten Daten → Projektversion sollte bestätigt werden, da ISO 13776:2020 online als aktuelle Ausgabe aufgeführt ist.
• Rollerstandard: ISO 13755 Stahlrolle → Roller Typ A / B / C beeinflusst die ausgewählte D-Dimension und die Rollenschnittstelle.
• Nenngrößenbereich: Dn 150 bis 500 mm → Hauptwahlbereich für Deckstand-Fairleads in der mitgelieferten Tabelle.
• SWL-Referenzbereich: 265 bis 1942 kN bei θ = 90° und 186 bis 1373 kN bei θ = 0° → Referenzseilspannungswerte aus den bereitgestellten Daten, nicht die Tragfähigkeit.
• Referenzhöhe und -gewicht: H = 500 / 1000 / 1500 mm → Berechnete Gewichte sind zur Referenz und schließen die Stahlwalze gemäß der beiliegenden Anmerkung aus.
• Materialoptionen: Hochzugsstahl, Edelstahl, Gussstahl und Knotenguss → Vor der Fertigung sollten die Endmaterialqualität und die Teilallokation bestätigt werden.
• Oberflächenbehandlung: Sa 2.5 Sprengung + Epoxidhandlungsprimer, verzinkt, poliert oder nach Maß angelegt → Endbeschichtung sollte den Anforderungen an Korrosion und Inspektion des Projekts entsprechen.

Haupttechnische Parameter

Hauptseiten-Auswahldaten für ISO 13776 Deckstand-Pedestal-Roller-Fairlead. Abmessungen in mm, sofern nicht anders angegeben.Die SWL-Werte sind Referenzwerte aus der angegebenen Tabelle und sollten anhand des tatsächlichen Seilwinkels bestätigt werden., Ladezustand und vereinbarte Produktkennzeichnung.

Referenz-SWL und berechnete Gewichtsdaten: Das Gewicht dient lediglich als Referenz und schließt die Stahlwalze auf dem Sockel aus.

Auswahl- und Anfrageführer

Schritt 1: Bestätigen Sie die erforderliche Standard-Ausgabe: ISO 13776:2012 wie geliefert, aktuelle ISO 13776-Ausgabe oder projektspezifische Zeichnungsvoraussetzung.

Schritt 2: Bestätigen Sie den Fairlead-Typ A / B / C, die Nenngröße Dn 150 bis 500 und den ISO 13755-Rollentyp, da die Dimension vom ausgewählten Stahlrollentyp abhängt.

Schritt 3: Bestätigen Sie die Seilrichtung, den relativen Seilwinkel θ, die erforderliche SWL-Kennzeichnung, den tatsächlichen Beladungszustand und die Frage, ob das Produkt zur Verankerung, zur Führung der Schleppleitung oder zum Ersatz verwendet wird.

Schritt 4: Bestätigen Sie die Deckstandhöhe H, das Deckfundament, die Schweißoberfläche, die Schweißbeinlänge, die Schweißanforderung, die Verstärkung und die Installationsfreiheit.

Schritt 5: Bestätigen Sie die Materialqualität für Sockel, Walze, Welle, Busch und zugehörige Teile; bestätigen Sie auch die Oberflächenbehandlung, den NDT-Bereich, die Prüfbedingungen und die Zertifizierungsanforderung.

Schritt 6: Mengen, Schiffstypen, Installationszeichnungen, Schnitte des Seilweges, Referenzfotos, falls vorhanden, Lieferort und erforderliche Lieferzeit.

Struktur

Single ISO 13755 steel roller | Deck stand pedestal body | Roller shaft and bush interface | Rope-contact roller surface | Welded deck base | Welding leg Z1 / Z2 area | Optional chamfered welding | Shop primer, galvanisiert, poliert oder mit einer bestimmten Oberflächenbehandlung versehen

Vorteile beim Anlegen, Schleppen und in der Technik

• Die Einwalz-Pedestal-Konstruktion führt die Liege- oder Schleppleitung durch eine kontrollierte Richtungsänderung und hilft gleichzeitig, den Schleuderausfall von Seilen auf festen Deckstrukturen zu reduzieren.
• Die ISO 13755 Rollenkompatibilität gibt eine klare Grundlage für die Auswahl der Rollenschnittstellenmaße Typ A/B/C, insbesondere der in der mitgelieferten Tabelle aufgeführten D-Dimension.
• Die SWL-Werte werden durch den Seilwinkel getrennt, was dem Käufer hilft, einen Lastwert nicht für alle Leitwinkel und Deckanordnungen als universell zu betrachten.
• Die Auswahl der Deckstandhöhe beeinflusst die Seilleitungshöhe, den Deckfreiraum, den Wartungszugang und das Installationslayout um die Liege- oder Schleppgeräte.
• Die Schweißbeinwerte Z1 und Z2 sind als Referenz für die erste Konstruktion und das Angebot angegeben; die tatsächlichen Schweißdetails, die Verformung und die Verstärkung des Decks sollten der genehmigten Zeichnung entsprechen.
• Eine glatte Rollenoberfläche, eine korrekte Ausrichtung der Wellen und eine geeignete Schnittstelle zwischen Busch und Lager helfen, die Rolle mit dem Seil zu drehen und unnötigen lokalen Verschleiß zu reduzieren.
• Gießen, Schweißen, Bearbeiten, NDT, Oberflächenbehandlung und Zertifikatsumfang können nach Bestellvoraussetzung, Inspektionsplan und Klassengenehmigungsverfahren angepaßt werden.
• Auf der Seite wird vermieden, die Fairlead als Hebegerät zu beschreiben; es handelt sich um eine Seilführung, die für das Anlegen von Schiffen und Schleppleitungen geeignet ist.

Benutzerdefinierte Attribute

• Standard: ISO 13776:2012 aus gelieferten Daten → bestätigen, ob das Projekt die gelieferte oder die aktuelle ISO 13776-Ausgabe benötigt.
• Typ des Produkts: Deckstand, Sockel, Rollenleiter → vertikale Einwalzseilleitung, die auf Schiffsdeckstrukturen installiert ist.
• Nenngröße: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → wählen Sie nach Seilordnung, SWL-Referenz und Zeichnungsanforderung aus.
• Rollentyp: Typ A/B/C nach ISO 13755 Stahlrollen → beeinflusst die Rollenschnittstelle und die Dimension.
• SWL-Referenz: 2651942 kN bei θ = 90° und 1861373 kN bei θ = 0° → Die endgültige Kennzeichnung sollte zwischen Benutzer und Hersteller gemäß den tatsächlichen Belastungsbedingungen vereinbart werden.
• Berechnetes Gewicht: H = 500 / 1000 / 1500 mm Referenzwerte → in der mitgelieferten Anmerkung heißt es, dass das Gewicht die Stahlwalze nicht umfasst.
• Material: hochfestes Stahl/Edelstahl/Gussstahl/knotenförmiges Gusseisen → genaue Materialqualität und Umfang der Bescheinigung müssen bestätigt werden.
• Oberflächenbehandlung: Sa 2,5 Sprengung + Epoxidhandlungsprimer / verzinkt / poliert / angepasst → Endschutzsystem folgt der Projektanforderung.
• Zertifizierungsanforderung: je nach Auftragsumfang verfügbar → Zertifikat der Klasse, Zertifikat des Materials, Zertifikat des Herstellers und Zeugenaufsicht sollten vor dem Angebot bestätigt werden.

Wie es funktioniert

Mooring or towing line approaches the pedestal fairlead → Rope bears against the single steel roller → Roller rotates and changes rope direction → Reaction force is transferred through the pedestal and welded base into the deck structure → Final SWL marking and inspection follow the agreed loading condition and project requirement

Anwendungen

Ship deck mooring stations | Towing line guiding positions | Tugboats | Workboats | Cargo ships | Tankers | Bulk carriers | Offshore support vessels when specified by drawing | Newbuilding and replacement projects

Zertifizierungen und Vorteile

Die Zertifikate können je nach Projektanforderung, Inspektionsumfang, Materialrückverfolgbarkeit und Genehmigungsverfahren der Klassengesellschaft angeordnet werden.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis.

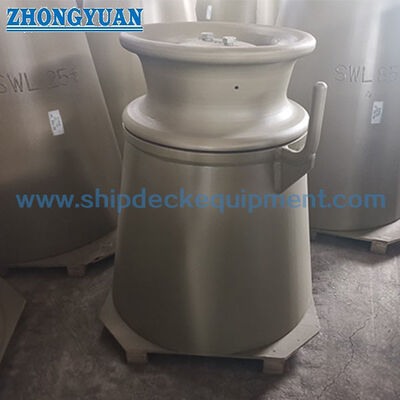

Zeichnung und Fotos

Häufig gestellte Fragen

F1: Ist die SWL in der ISO 13776-Tabelle eine Hebekapazität?

A1: Nein. Die angegebenen SWL-Werte sind Referenzwerte für die maximal anwendbare Seilspannung bei Seilbeugungen mit Sockel. Sie sollten nicht als Hebekapazität, MBL,Nachweislast, oder Prüflast.

F2: Wie sollte die richtige Dn-Größe ausgewählt werden?

A2: Wählen Sie Dn gemäß der Schiffzeichnung, dem Seilvortriebswinkel, der erforderlichen SWL-Kennzeichnung, der Deckstandhöhe, dem Rollentyp, dem Installationsraum, der Festigkeit des Fundaments und der Zertifizierungsanforderung aus.Die Tabelle dient der ersten Auswahl und der Bestätigung des Angebots.

Q3: Soll die Seite ISO 13776:2012 oder ISO 13776 verwenden:2020?

A3: In den vorgelegten Daten wird gemäß ISO 13776 angegeben:2012, während die Online-ISO-Informationen ISO 13776:2020 als aktuelle offizielle Ausgabe auflisten.oder Klassengesellschaft.
