Der 6-Zoll-Festschlag aus poliertem Edelstahl ist ein kompaktes, auf dem Deck befestigtes Schleppleinenführer, das für Flussschiffe, Tankschiffe, Schleppboote und Arbeitsboote im Inland- und Küstendienst geeignet ist.Die kleinere Umhüllung ist nützlich, wenn der Deckplatz begrenzt ist oder eine vorhandene 6-Zoll-Schlagplatte ersetzt wird, während die geschwungenen polierten Arbeitsflächen bei scharfen Berührungen, Abrieb und lokalen Linienschäden bei Schlepp-, Schlepp- und Barge-Handling-Operationen helfen.

Dieses Modell wird in einer 6-Zoll-Konfiguration mit den Abmessungen A 410 × B 295 × C 280 mm und einem ungefähren Gewicht von 75 kg angeboten. Bei der Auswahl ist die Bauart und der Durchmesser der Zugleitung zu berücksichtigen,Linie MBL, erwartete Schleuderecken, Lastrichtung, erforderliche Projektlast oder Nenngrundlage, Deckgrundlage, Schweißdetails, Prüfbereich und genehmigte Zeichnung.Die 10-Zoll-Konfiguration hat eine größere Umhüllung und unterschiedliche Installationsfreigabe, so daß die beiden Seiten eher als getrennte Modelle als nur Variationen der Größe und des Namens betrachtet werden sollten.

Schnelle Angaben

• Produkttyp: festes Edelstahlschlagzeug → führt die Zugleitung ohne bewegliche Walzen durch einen definierten Deckweg.

• Nenngröße: 6 Zoll → kompakte Handelsgrößenbezeichnung für kleinere Deckanordnungen oder Ersatzpositionen; bestätigen Sie die tatsächliche Öffnung und die A-G-Maße anhand der genehmigten Zeichnung.

• Material: 304 Guss aus Edelstahl → Materialzertifikat sollte den geltenden Standard, die Wärmemenge, die chemischen und mechanischen Eigenschaften bestätigen.

• Gießverfahren: Silikon-Sol-Gießtechnik → unterstützt eine integrale Gießform und eine kontrollierte Seilkontaktgeometrie.

• Oberflächenveredelung: hochpoliert/spiegelpoliert → glatte Seilbearbeitungsoberflächen helfen, Reifen zu reduzieren und die Sichtprüfung zu vereinfachen.

• Inspektionsmöglichkeiten: Röntgenuntersuchung und Zuglastprüfung → Umfang, Zulassungskriterien, Zeugnispunkte und Berichterstattung vor der Produktion vereinbart.

• Serienunterschied: 6 im Modell hat kleinere A/B/C-Abmessungen und ein geringeres Gewicht als 10 im Modell → wechseln Sie die beiden Versionen nicht aus, ohne Zeichnung, Fundament und Linienweg zu überprüfen.

Haupttechnische Parameter

Hauptproduktspezifikation auf der Grundlage der für das 6-Zoll-Modell bereitgestellten Informationen.

Die Hauptmaße sind in mm angegeben. Die Abmessungsbuchstaben müssen der zugelassenen Produktzeichnung entsprechen.

Auswahl- und Anfrageführer

Schritt 1: Bestätigen Sie die gewünschte Version: 6 in der kompakten oder 10 in der größeren Konfiguration, zusammen mit der Referenzzeichnung oder dem vorhandenen Schlagmodell..

Schritt 2:Angabe von Zugleitungstyp, Konstruktion, Durchmesser, MBL, erwarteter Betriebsspannung und normalen Leitungwinkeln in Planung und Höhe.

Schritt 3: Bestätigen Sie die erforderliche Projektlast oder gegebenenfalls die Nennbasis, die Hauptlastrichtung, die maximale Seitenführung, den Deckstand, die Grundplatte,Umgebung Verstärkung und Schweißanordnung.

Schritt 4: Bestätigung der Anforderungen an die Bescheinigung des Materialzeugnisses aus 304 Edelstahl, einschließlich der Regeln für den Materialstandard, die Wärmezahl, die Chemie, die mechanischen Eigenschaften und die Rückverfolgbarkeit.

Schritt 5:Definition der Oberflächenveredelung, des RT-Ausmaßes und der Annahme, des Wertes der Zugprüfung oder der Beweislast, der Zeugeninspektion, der Rückverfolgbarkeit des Materials und des Zertifikatsumfangs.

Schritt 6:Angabe von Schiffstyp, -menge, -installationszeichnung oder -fotos, Anforderung der Klassifizierungsgesellschaft, Lieferort und erforderliche Lieferzeit.

Struktur

Integral 304 cast stainless steel body | Fixed deck mounting base | Compact curved rope-working channel | Curved guide shoulders | High-polished contact surfaces | Reinforced vessel foundation by shipyard

Vorteile beim Schleppen, Gießen und Installieren

• Der kompakte feste Kanal steuert den Zugweg, wenn für 6-Zoll-Arrangements, Ersatzarbeiten oder begrenzten Fundamentraum ein kleinerer Deckleitfaden erforderlich ist.

• Runde und polierte Arbeitsflächen verringern den lokalen Kontakt mit scharfen Stoffen und tragen zur Begrenzung von Abrieb und Zerkleinern von Kunststoff- oder Drahtschleppleitungen bei.

• Die integrierte Gussform reduziert die Verarbeitung von Verbindungen innerhalb des Seilweges; die Gussfestigkeit und die verbleibende Wandstärke nach dem Schleifen bleiben wichtige Annahmepunkte.

• RT- und Zuglastprüfungen können bei Bedarf in den Inspektions- und Prüfplan aufgenommen werden, wobei die Prüfzone und die Annahmekriterien vor der Produktion vereinbart werden.

• Die Schlagfähigkeit hängt vom gesamten Ladungsweg ab. Deckplatte, Fundament, Verstärkung, Schweißgröße, Schweißlänge und Ladungsrichtung müssen vom Schiffskonstrukteur oder der Werft überprüft werden.

• für brackes Wasser, Salzwasser, chemische Stoffe oder Tankbargen,Die Anforderungen an die Reinigung und Passivierung sollten zusammen mit dem Materialzertifikat für Edelstahl 304 und der Betriebsumgebung überprüft werden..

Wie es funktioniert

Towline approaches the compact deck-mounted chock → Line enters the polished fixed channel → Curved contact surfaces guide and restrain the line path → Towing force is transferred through the cast body and mounting base → Reinforced deck structure distributes the load into the vessel

Anwendungen

Amerikanische Inland-Trocknungsbargen. Tankbargen. Schleppboote und Schubboote. Hafen- und Flussarbeitsboote. Flüchtige Operationen. Schlepp- und Umschlagstationen. Neubau- und Ersatzprojekte.

C

Erweiterung und Vorteile

Materialbescheinigungen, Herstellerinspektionsunterlagen, NDE-Berichte, Belastungsprüfungsdokumentation und klassenbezogene Zertifizierung können entsprechend den Projektanforderungen und dem vereinbarten Inspektionsumfang angepasst werden;die Zertifizierung der Produktklasse unterliegt dem anwendbaren Genehmigungs- und Prüfverfahren.

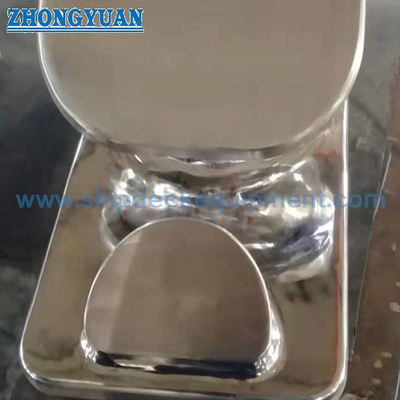

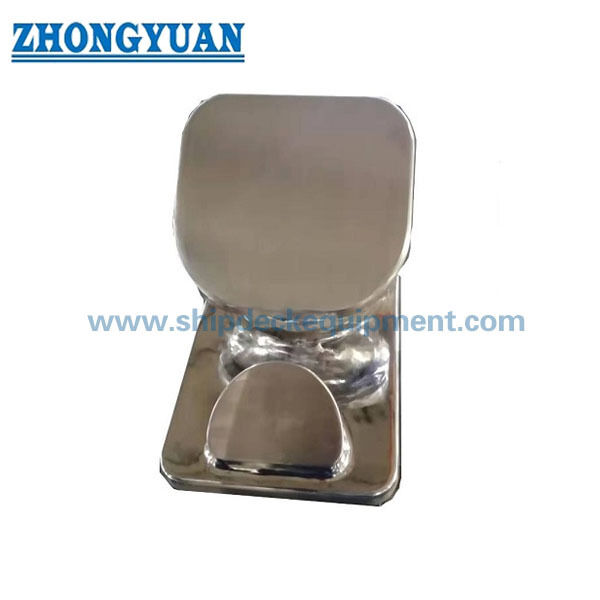

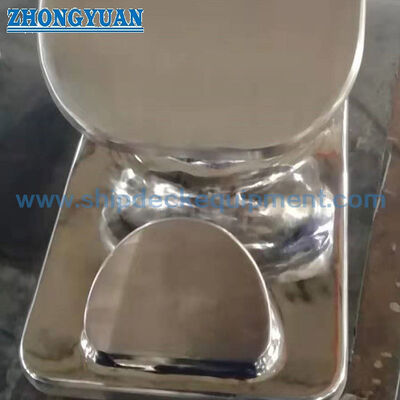

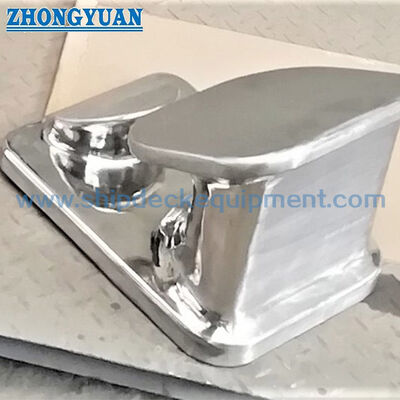

Zeichnung und Fotos

Häufig gestellte Fragen

F1: Wie unterscheiden sich die 6-Zoll- und 10-Zoll-Versionen?

A1: Das 6-Zoll-Modell hat kleinere A/B/C-Abmessungen und ein geringeres ungefähres Gewicht.für kompaktes Deck oder Ersatzmöglichkeiten geeignet, wenn die genehmigte Zeichnung der 6-Zoll-Geometrie entsprichtDas 10-Zoll-Modell erfordert eine größere Deckhülle und eine separate Fundamentbestätigung.

F2: Welche Belastungsinformationen sind vor der Auswahl des Schlagwerks zu bestätigen?

A2: Bestätigen Sie die erforderliche Projektlast oder SWL, die Hauptlastrichtung, die zulässige Seitenleitung, das komplette Deckfundament, die Schweißdetails und die genehmigte Berechnungs- oder Prüfgrundlage.Der Modellspezifische SWL-Wert sollte erst verwendet werden, wenn diese Punkte bestätigt sind..

F3: Was ist für ABS oder andere Klasseneinspektionen in der Regel erforderlich?

A3: Der Anwendungsbereich sollte vor der Herstellung vereinbart werden und kann eine genehmigte Zeichnung, ein Materialzertifikat, die Rückverfolgbarkeit des Materials, ein NDE-Verfahren und einen NDE-Bericht, ein Belastungstestverfahren und Ergebnisse umfassen.Schweiß- oder Fundamentdetails, und Zeugnis des Vermessers.
