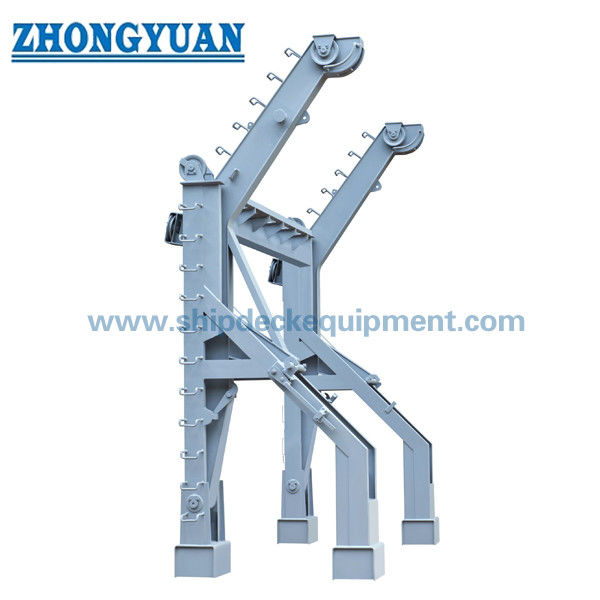

MED Approval Gravity Luffing Arm-Rettungsboot-Davit-Schiffs-Rettungsschwimmen-Ausrüstung
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan |
| Zertifizierung: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modellnummer: | Standard- und besonders angefertigt |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | As per quotation |
| Verpackung Informationen: | Palette oder besonders angefertigt |
| Lieferzeit: | Gemäß des Angebots |
| Zahlungsbedingungen: | TT, L/C, etc. |
| Versorgungsmaterial-Fähigkeit: | Stellen Sie Kundenbedarf zufrieden |
|
Detailinformationen |
|||
| Davit-Name: | Schwerkraftwippender Davit JYL68 | Windenname: | JYWN52L elektrische Bootswinde für Rettungsboote |
|---|---|---|---|
| Operations-Methoden: | Elektrischer Betrieb | Arbeitslast des Davits: | 71 kN |
| Arbeitslast der Winde: | 52 kN | Hebelast: | 40KN |
| Senken der Last des Davits: | Min. Mindest. 20 KN, Max. 20 kN, max. 71 KN 71 kN | Hubgeschwindigkeit: | ≥4 m/min (Leben) ≥18,0 m/min (Rettung) |
| Absenkgeschwindigkeit des Rettungsbootes: | S≥(0,4+0,02H) ×60= m/min Wobei S=Senkgeschwindigkeit in m/s H=Höhe in Metern vom Davitkopf bis zur W | ||
| Markieren: | Rettungsboot,das Davit luvt,Luven des Davits |
||
Produkt-Beschreibung
MED Approval Gravity Luffing Arm-Rettungsboot-Davit-Schiffs-Rettungsschwimmen-Ausrüstung
Beschreibung
1. Allgemeine Anforderungen
1-1 wird der Davit und Test unter der Zustimmung der Klassifikations-Gesellschaft gemäß den Anforderungen der - Änderungen MSC.47 (66) zu SOLAS 1974 u. zu MSC.48 (66) hergestellt - LSA.
1-2 der für Einschiffung bestimmt zu sein Davit, wenn das Boot in Einfahrstellung. Das Boot wird gesenkt möglicherweise, ohne in einer ununterbrochenen Bewegung zu einer minimalen Zeit zu stoppen.
1-3 kann das Boot mittels der Fernbedienung gesenkt werden. Die Mannschaft kann die Handbremse der Handkurbel des Bootes durch Drahtverbindung zur Bremsarm- und -drahtspule auf der kleinen Trommel von innen freigeben und stoppen. Wechselweise kann die Mannschaft die Handbremse auf der Plattform laufen lassen.
1-4 kann Auspeitschungsanordnung für Boot durch die Anwendung der Beleghaken auf der Vorwärts- und Achternauspeitschung manuell freigegeben werden.
1-5 wird ein dauerhaft angebrachter Elektromotor auf der Handkurbel für das Hochziehen des Lebens/des Rettungsboots mit Personen zurück zu der Einfahrstellung benutzt.
1-6 werden die Handkurbel-Antriebe mit Einwegbremse, scheibenartige axiale Reibungskupplung ausgerüstet und das Handbuchhochziehen kurbeln mit Sicherheitsvorrichtung an.
1-7 die Inspektionen und die Tests von den Davitgeräten, zum mit der IMO-Beschlüsse MSC 81(70) übereinzustimmen und genehmigt durch Klassifikationsgesellschaft.
2. Technische hauptsächlichparameter:
| Maximale Sicherheit Funktionslast KN |
Hochziehen der Last KN |
Maximale Breite Millimeter |
Maximale Höhe Millimeter |
Gesamtgewicht Kilogramm |
| 25 | 14,5 | 2590 | 5100 | 2820 |
| 40 | 17 | 2800 | 5200 | 3492 |
| 50 | 30,5 | 2800 | 5200 | 4300 |
| 50 | 35 | 2550 | 6500 | 3200 |
| 70 | 35 | 3150 | 6200 | 4730 |
| 85 | 38 | 3430 | 6600 | 5025 |
| 120 | 60 | 4150 | 8200 | 6500 |
| 170 | 70 | 4430 | 9090 | 9438 |
| 1. | Davitname: Schwerkraft JYL68, die Art Davit luvt | Art | JYL68 | |
| 2. | Handkurbelname: Elektrische Bootswinde JYWN52L-Rettungsboots | Art | JYWN52L | |
| Handkurbelname: Elektrische Bootswinde JYWN52R-Rettungsboot &rescue Bootes | Art | JYWN52R | ||
| 3. | Davit für Rettungsbootboot: Portside stellt ein,/Schiff, Steuerbordsatz/Schiff | |||
| 4. | Operationsmethoden: Elektrische Operation | |||
| 5. | Verbindungsart zwischen Ausrüstung und Plattform: Schweißen | |||
| 6. | Fernbedienung: 1)Im Boot 2)Brettseite 3)Neben Handkurbel | |||
| 7. | Technische hauptsächlichspezifikationen | |||
| 1) | Funktionslast des Davits: | 71 KN | ||
| 2) | Funktionslast der Handkurbel: | 52 KN | ||
| 3) | Hochziehen der Last: | 40 KN | ||
| 4) | Senkung der Last des Davits: | Min., 20 KN, Maximum 71 KN | ||
| 5) | Hubgeschwindigkeit: |
≥4 m/min (Leben) ≥18.0 m/min (Rettung) |
|||
| 6) | Senkungsgeschwindigkeit des Rettungsboots: |
S≥ (0.4+0.02H) ×60= m/min wo, S=Lowering-Geschwindigkeit in m/sec H=Height in den Metern von Davitkopf zu Wasserlinie am hellsten seetüchtigen Bedingung |
|||
| 7) | Bootsfall: | Drehart 35WxK7-16-1770-Galv-no | |||
| 8. | Bewegungsdaten | ||||
| 1) | Motor der Rettungsboothandkurbel | YZ160S-6-H | |||
| 2) | Energie: | 8,5 KILOWATT | |||
| 3) | Motor der Rettungsboot- u. Rettungsboothandkurbel | YZ225L-4/16-H | |||
| 4) | Energie: | 25/12 Kilowatt | |||
| 5) | Energiequelle: | 440V, 60Hz, 3 Phasen | |||
| 6) | Bewegungshersteller: | Dezhou China | |||
| 7) | Schutzart: | IP56 | |||
| 8) | Bewegungsisolierungsart: | F | |||
| 9) | Temperaturhöhe: | B | |||
| 10) | Kabelmuffe: | mit | |||
| 11) | Raumheizung | mit | |||
| 12) | Mit Erdungsbolzen | mit | |||
| 13) | Beginnen von Methode: | Direkt | |||
| 9. | Elektrischer Schaltkasten | ||||
| 1) | Schutzart: | IP56 | |||
| 2) | Steuerspannung: | 220 | V, | 1 | Phase |
| 3) | 42V/400VA für Rettungsboot | Versorgung | |||
| 4) | Elektrische hauptsächlichteile | Schneider | |||
| 5) | Amperemeter | Versorgung | |||
| 6) | Material des Kastens: | Edelstahl | |||
| 7) | Farbe des Kastens: | Munsell 7.5BG7/2 | |||
| 10. | Knopf | ||||
| 1) | Kabelmuffe | mit | |||
| 2) | Knopf mit 7m Kabel | mit | |||
| 3) | Schutzgrad: | IP56 |
| 4) | Material der Basis: | PVC |
| 11. | Knopfschutzkasten | |
| 1) | Kabelmuffe | mit |
| 2) | Schutzart: | IP56 |
| 3) | Material des Kastens: | Edelstahl |
| 12. | Selbst-Gewicht des Davits: | ~4.300 kg/set |
| 13. | Selbstgewicht des Rettungsbootes u. der Rettungsboothandkurbel | ~1.370 kg/set |
2. Bereich unseres Versorgung HERSTELLERS:
| Nein |
Q'TY (pro Davit) |
Beschreibungen |
| 1 | 1 Satz | Davitrahmen mit dem Ausstatten |
| 2 | 1 Satz | Davitarm mit dem Ausstatten |
| 3 | 1 Satz | Hauptstahldrahtseil mit Gerät |
| 4 | 1 Satz | Fernsteuerungsdraht mit kleinem Flaschenzug |
| 5 | 1 Satz | Auspeitschung der Einheit |
| 6 | 1 Satz | Elektromotor |
| 7 | 1 Satz | Starterplatte |
| 8 | 1 Satz | R.P.B-Schalterkasten mit Kabel 7m |
| 9 | 1 Satz | Anweisungsschild der Senkung des Verfahrens |
| 10 | 1 Satz | Alle Kabelmuffe |
| 11 | Satz 3 | Begrenzungsschalter |
| 12 | 1 Satz | Ersatzteile von einem Jahr (für 2set des Davits) |
3. Bereich des Versorgungsyard:
| Nein |
Q'TY (pro Davit) |
Beschreibungen |
| 1 | 1 Satz | Schmieröl |
| 2 | 1 Satz | Plattformversammlung und -installation |
| 3 | 1 Satz | Elektrische Leitung |
| 4 | 1 Satz | Ausführung des Bordtests |
4. Malende Methode
Vorbereiten der Oberfläche: Strahlen zu Sa2.5
| Malerei | Art | Farbe | D.F.T (μm) |
| Basis | Reicher Epoxy-Kleber des Zinks 702 (Grau) | Grau | 2x40 |
| Mitte | |||
| Oberfläche |
