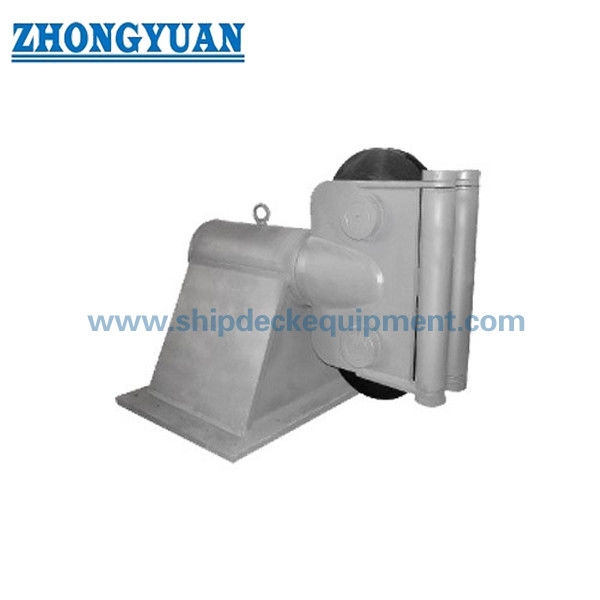

20 ̊76 mm 360° Drehkopf-Fahrlead. Dreh- und Gussstahl-Fahrlead zum Anlegen und Ziehen von Schiffen.
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Modelltyp: | Um 360 Grad drehbare Seilführung | Max. Seildurchmesser: | 20mm ~ 76mm |
|---|---|---|---|
| Bruchkraft: | 32~200MT | Drehwinkel: | Seilrolle 90°-Krümmung, Schwenkkopf ±90° |
| Materialien: | C-Mn-Stahl, Weichstahl, Edelstahl | Oberflächenbehandlung: | Sandblasen auf S2.5 + eine Schicht Epoxidhandlung, polierter Edelstahl, maßgeschneiderte Oberflächen |
| Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| Hervorheben: | 360 Grad-Schwenker-Kopf-Führungsrolle,Schwenker-Kopf-Führungsrolle,360 Grad-Schiffs-Schleppen-Ausrüstung |
||
Produkt-Beschreibung
20 ̊76 mm 360° Drehkopf-Fahrlead. Dreh- und Gussstahl-Fahrlead zum Anlegen und Ziehen von Schiffen.
Produktübersicht
Der 360-Grad-drehbare Fairlead ist für die Führung und Umleitung von Liege- und Schleppseilen mit flexibler Ausrichtung ausgelegt.
Der Drehkopf erlaubt die Drehung, um sich an veränderte Seilleitwinkel anzupassen, die Reibung zu reduzieren und die Seilausrichtung zu verbessern.
Es wird häufig auf Schlepperbooten, Offshore-Plattformen, Maschinenfahrzeugen und Anlegesystemen verwendet, die eine dynamische Steuerung der Seilrichtung erfordern.
Schnelle Angaben
Seildurchmesser: 2076 mm → Bestimmt die entsprechende Seilgröße
Bruchfestigkeit: 32 ‰ 200 MT → Anzeige der Strukturkapazität
Drehung: Schaufel 90° + Drehkopf ±90° → Mehrwinkelseilführung
Struktur: Drehkopf + Schaufel → Dynamische Seilanschaltung
Material: C-Mn-Stahl / Gussstahl → Hohe Festigkeit
Oberfläche: Sa2,5 + Epoxidbeschichtung → Korrosionsschutz
Anwendungsbereich: Anlegen und Abschleppen → Dynamische Seilsteuerung
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Haupttechnische Parameter
| Wired Dia. | Eine | B | H | Φ |
| 20 | 400 | 425 | 350 | 250 |
| 25 | 400 | 425 | 360 | 250 |
| 32 | 600 | 600 | 376 | 320 |
| 38 | 760 | 760 | 489 | 400 |
| 44 | 880 | 880 | 580 | 500 |
| 52 | 1120 | 1250 | 700 | 600 |
| 60 | 1120 | 1350 | 720 | 620 |
| 68 | 1210 | 1450 | 780 | 680 |
| 76 | 1250 | 1500 | 870 | 780 |
Auswahlführer
Schritt 1: Wählen Sie den Seildurchmesser → Basierend auf der Drahtgröße
Schritt 2 Bestätigen Sie die Belastungsanforderung → Basierend auf der Bruchfestigkeit
Die Bruchfestigkeit entspricht der Strukturfähigkeit des Fairleads und sollte für eine sichere Auswahl mit der Bruchlast des Seils angemessen abgestimmt werden.
Schritt 3
Schritt 4 Bestätigen der Anlagestätte → Deck oder Bau
Schritt 5 Bestätigen der Zertifizierungspflicht
Struktur
Drehkopf. Schleife. Klammer.
Warum ein Drehkopf?
Ermöglicht es dem Seil, sich in eine andere Richtung zu bewegen → Verringert die Seitenlast
Verbessert die Ausrichtung des Seils → Verhindert Verdrehung und ungleichmäßige Spannung
Verringert die Reibung → Verlängert die Lebensdauer des Seils
Der Drehmechanismus soll die seitliche Belastung des Schubs verringern und einen ungleichmäßigen Verschleiß des Seils verhindern.
Benutzerdefinierte Attribute
360° Drehbarkeit → Flexible Seilrichtung
Schwerlastkonstruktion → Geeignet zum Ziehen von Lasten
Glatte Schaufelfläche → Schützt das Seil
Hochfeste Materialien → Lange Lebensdauer
Stabiler Aufbau → Sichere Montage
Anhaltspunkte für Anfragen
Bitte geben Sie den Seildurchmesser, die Belastungsanforderung, den Drehwinkel, den Installationszustand und die Zertifizierungsanforderung an.
Wie es funktioniert
Das Seil fließt über die Schleife, während sich der Drehkopf dreht, um sich mit der Seilrichtung auszurichten, was die Seitenkräfte reduziert und einen reibungslosen Betrieb gewährleistet.
Anwendungen
Schlepper. Offshore-Plattformen. Anlegesysteme.
Zertifizierungen und Vorteile
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate → Sicherstellung der Einhaltung der Vorschriften der wichtigsten Klassifizierungsgesellschaften

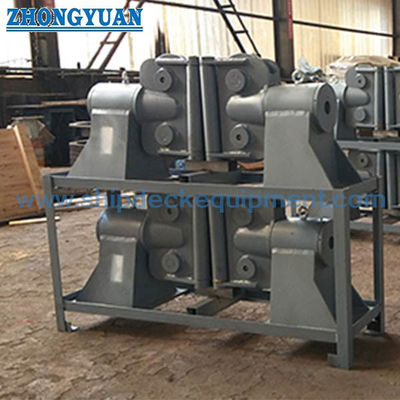

Zeichnung und Fotos
Entwürfe für die allgemeine Anordnung und Produktfotos verfügbar
Bestellung
MOQ: 1 Einheit. Lieferung: 30~60 Tage.
Häufig gestellte Fragen
F1: Warum schwenkbare Fairlead?
A: Um der Änderung der Seilrichtung gerecht zu werden und die Seitenlast zu reduzieren.
F2: Wie wählen Sie die Größe aus?
A: Basierend auf Seildurchmesser und Bruchfestigkeit.
F3: Kann er sich voll drehen?
A: Der Drehkopf erlaubt je nach Konstruktion eine Drehung von ±90°.
